Насосно-смесительная группа Uni-Fitt DN25 с термосмесителем и насосом Grundfos UPSO 25-65 180 предназначена для подачи теплоносителя в низкотемпературные контуры отопления, например, радиаторного отопления или для теплого пола. Контроль и автоматическое поддержание заданной температуры теплоносителя осуществляется в термосмесителе смешением теплоносителя из подающей и обратной линии. Применяется для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. Монтировать насосную группу можно как отдельно, так и на распределительном коллекторе. Корпус насосной группы выполняется из латуни, блочная теплоизоляция – из вспененного полипропилена EPP.

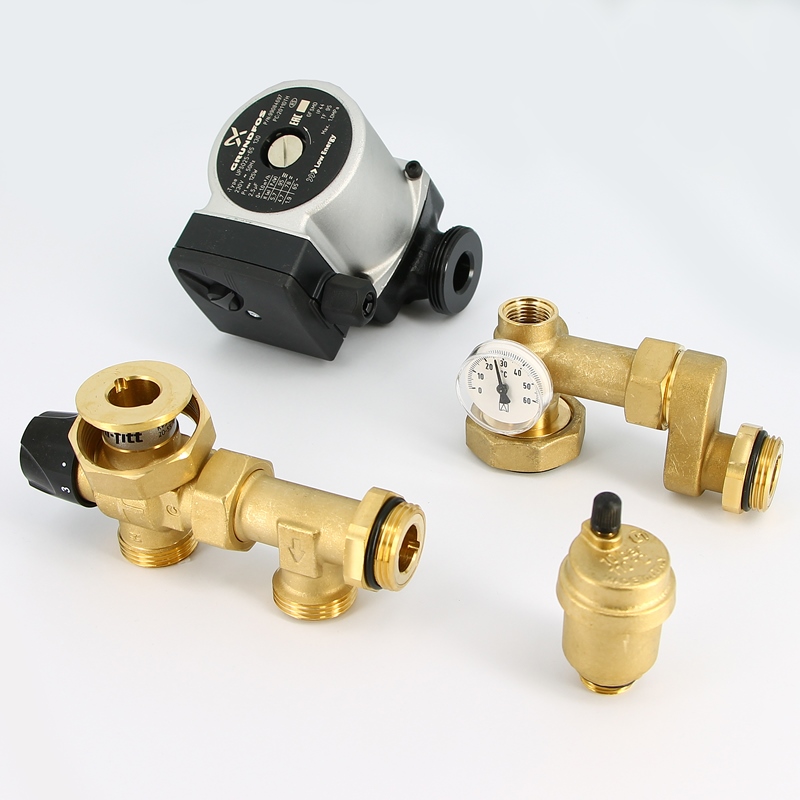

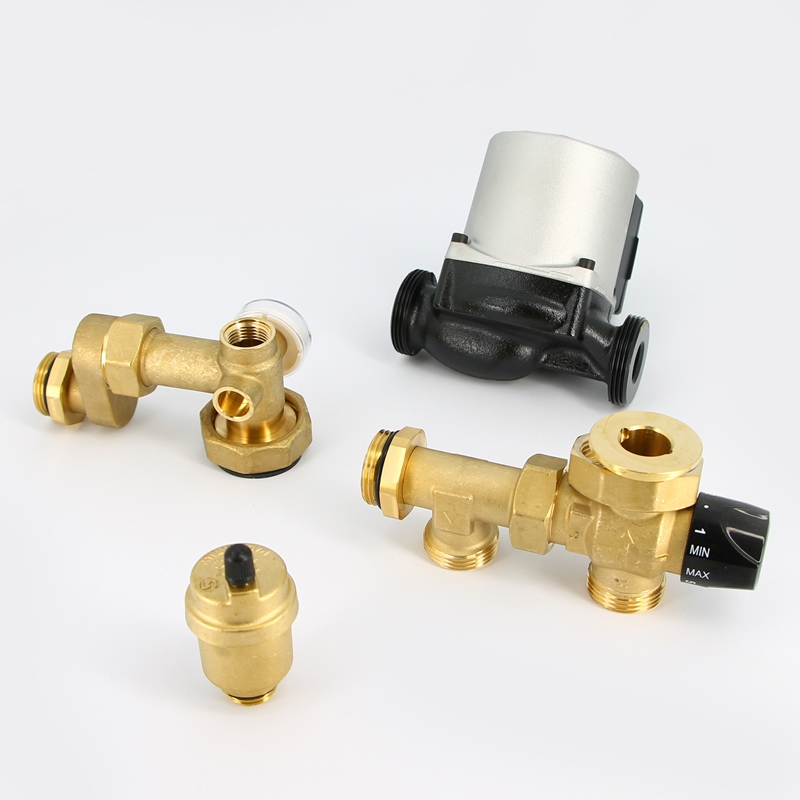

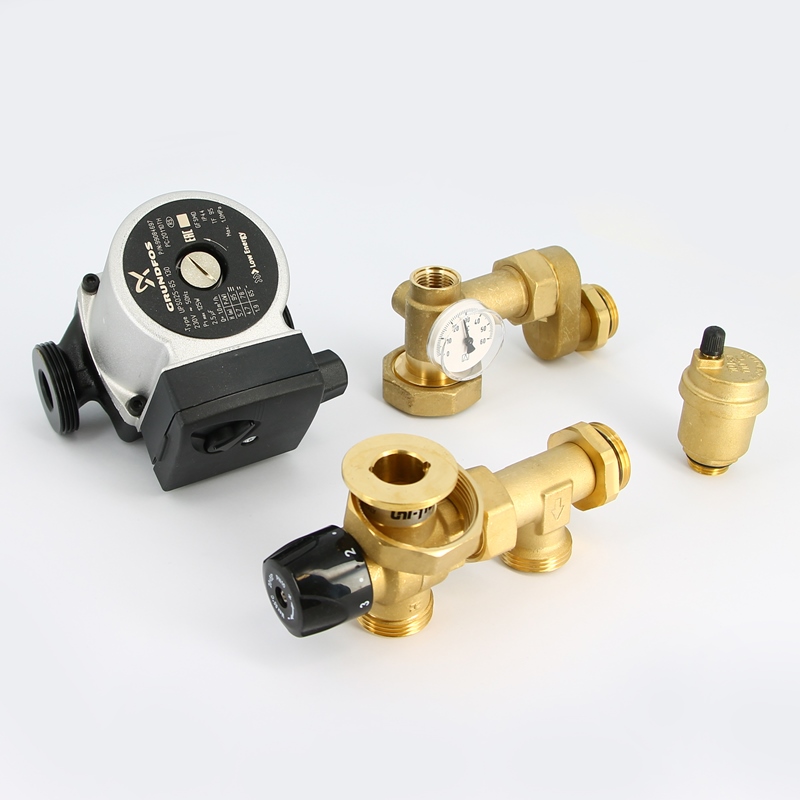

Данная модель насосной группы 491 поставляется с термосмесительным клапаном мощностью до 14 кВт. Подача осуществляется c помощью циркуляционного насоса. В комплект поставки насосной группы входят термостатический смесительный клапан, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), отсечной шаровый кран, накидные гайки для подключения насоса 1" 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан и подключение к коллектору, а также циркуляционный насос. Монтажная длина циркуляционного насоса – 180 мм.
Циркуляционный насос Grundfos UPSO 25-65 оснащен трехскоростным режимом и герметизированным ротором, то есть, насос и двигатель составляют единый блок без торцевого уплотнения с двумя сальниками в качестве уплотнения. В качестве смазки для подшипников используется перекачиваемая жидкость. Насосы применяются в незамкнутых и замкнутых системах отопления и кондиционирования. Насос оснащен керамическим валом и радиальными подшипниками. Осевой подшипник изготавливается из графита, гильза ротора и подшипниковая обойма – из нержавеющей стали, рабочее колесо – коррозионностойкое. Корпус насоса выполняется из чугуна.
Подключение насосной группы к контуру системы отопления – G 1" внутренняя резьба, подключение к коллектору – G 1" внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8, Kvs термосмесительного клапана – 3,3. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм. Купить насосно-смесительную группу Uni-Fitt DN25 с термосмесителем и насосом Grundfos UPSO 25-65 180 можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.
Категория:
- Страна
- Россия
- Производитель
- Uni-Fitt
- Серия
- 491 (смешивание)
- Модель
- 491G2500
- Категория
- группы быстрого монтажа
- Применение
- низкотемпературные контуры (отопление, теплый пол)
- Тип
- насосно-смесительная группа
- Функция
- подача теплоносителя от котла в контур со смешиванием
- Монтаж
- отдельный / на распределительном коллекторе
- Управление
- термосмеситель
Основные характеристики:
- Максимальная температура первичного контура
- +110 оС
- Максимальное давление
- 10 бар
- Kvs прямой насосной группы
- 8
- Kvs термосмесительного клапана
- 3,3
- Диапазон регулирования термосмесительного клапана
- 20-45 оС
- Подключение к контуру системы отопления
- G 1" внутренняя резьба
- Подключение к коллектору
- G 1" внутренняя резьба
- Межосевое расстояние между коллекторами
- 125 мм
- Материал корпуса
- латунь
- Материал теплоизоляционного кожуха
- вспененный полипропилен EPP
- Шкала температур термометров
- 0-120 оС
- Монтажная длина насоса
- 180 мм
- Подключение насоса
- G 1"1/2
- Гарантия на насосную группу
- 36 месяцев
Комплектация:
- Насос
- да
- Подключение насоса
- на подающей линии
- Термостатический смесительный клапан
- да
- Трехходовой смесительный клапан с подключаемым байпасом
- нет
- Трехходовой смесительный клапан с подключаемым байпасом и приводом
- нет
- Патрубок обратного трубопровода
- да
- Подключение к коллектору
- да
- Обратный клапан
- да, в шаровом кране обратной линии
- Блочная EPP изоляция
- да
- Шаровой кран обратной линии
- да
- Шаровой кран линии подачи
- да
- Термометры
- да, х2 – на подающей и обратной линиях
- Накидные гайки для подключения насоса
- да, G 1"1/2
Насос:
- Страна
- Дания
- Производитель
- Grundfos
- Серия и модель
- UPSO 25-65 180
- Вид
- циркуляционный
- Соединение
- G 1"1/2
- Монтажная длина
- 180 мм
- Максимальный напор
- 6,5 м
- Пропускная способность
- 1 куб.м/ч
- Максимальная потребляемая мощность
- до 125 Вт
- Напряжение
- 230, В 50 Гц
- Класс изоляции
- F
- Класс защиты
- IP44
- Материал корпуса
- чугун
- Число режимов работы
- 3
- Теплоизоляция
- да
- Гарантия
- 12 месяцев
Габариты:
Устройство:
Переустановка подачи и обратки:
Настройка термосмесителя:
Гидравлические характеристики насоса:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
