Насосные группы быстрого монтажа (далее ГБМ) Uni-Fitt предназначены для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. ГБМ Uni-Fitt поставляется в четырёх вариантах, в каждом варианте – с насосом или без (в этом случае требуется установка соответствующего насоса).
Насосно-смесительная группа Uni-Fitt DN25 с термосмесителем ECP 25/60 180 (модель 491) – насосная группа с термосмесительным клапаном мощностью до 14 кВт – для подачи теплоносителя в низкотемпературные контуры отопления, радиаторного отопления или для тёплого пола. Контроль и автоматическое поддержание заданной температуры теплоносителя осуществляется в термосмесителе смешением теплоносителя из подающей и обратной линии.

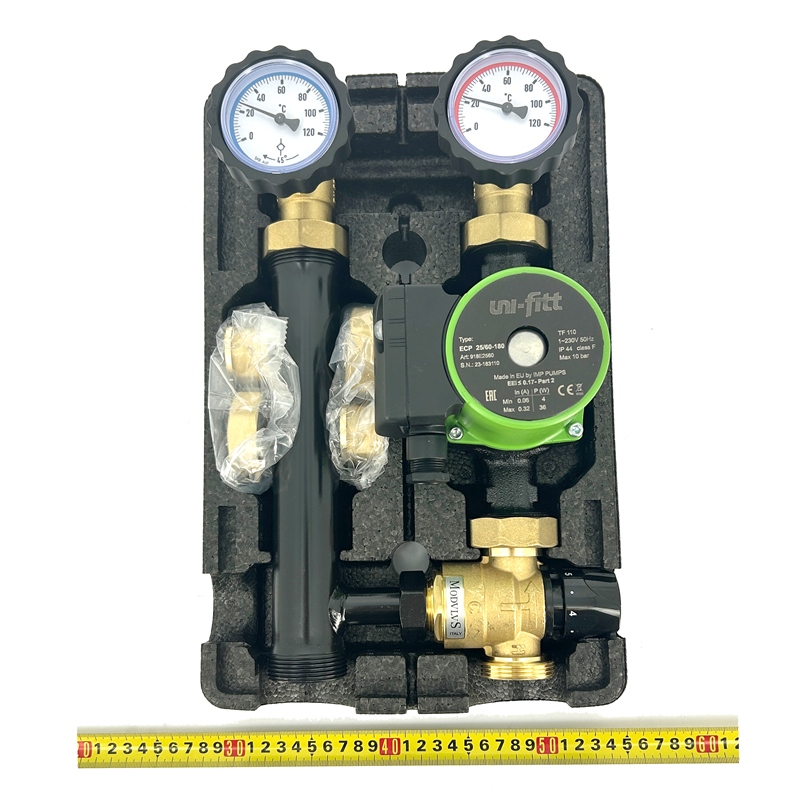

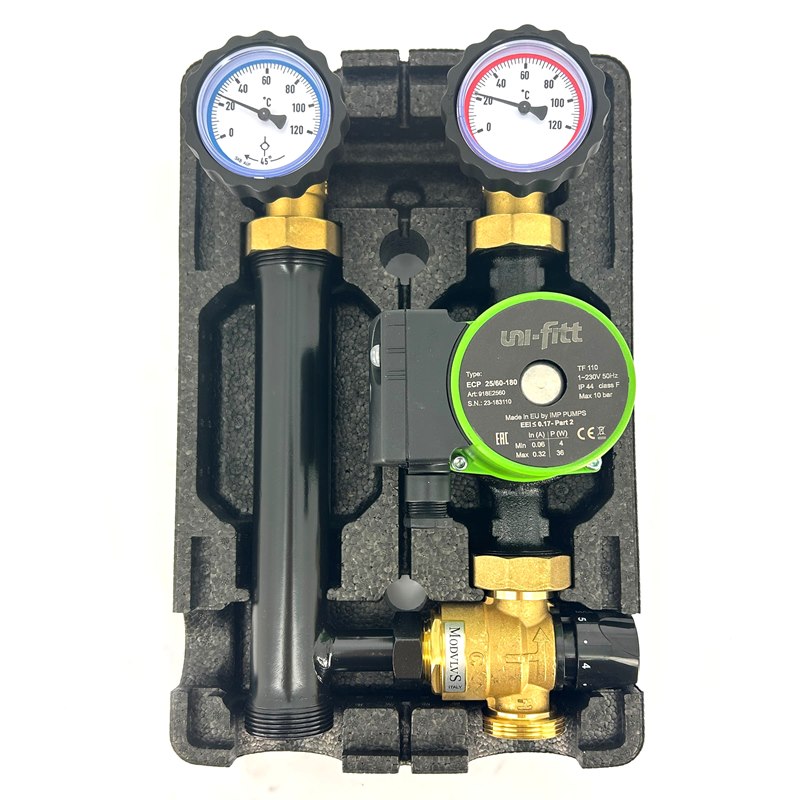

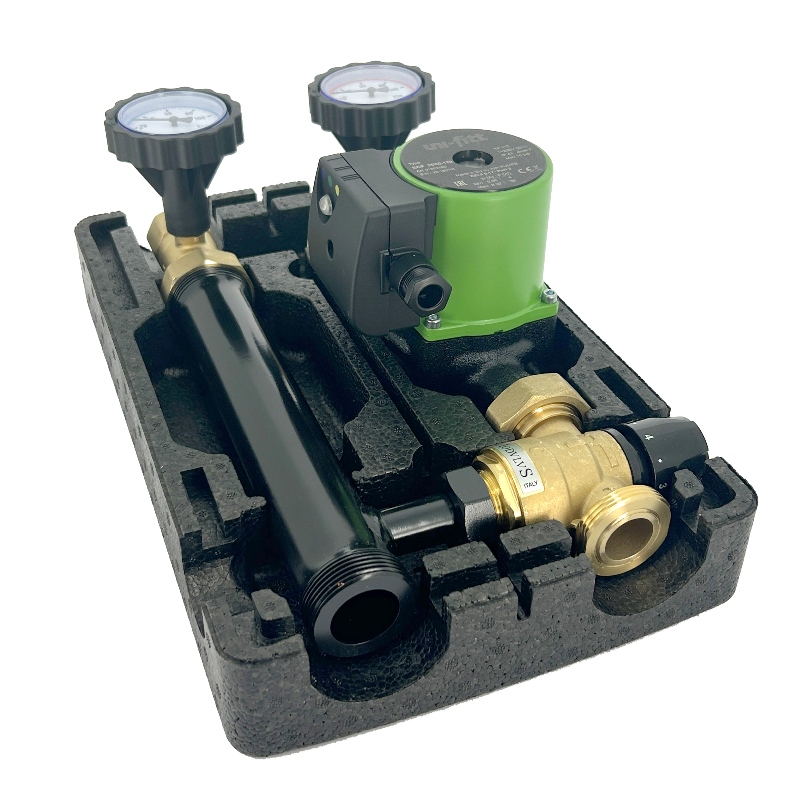

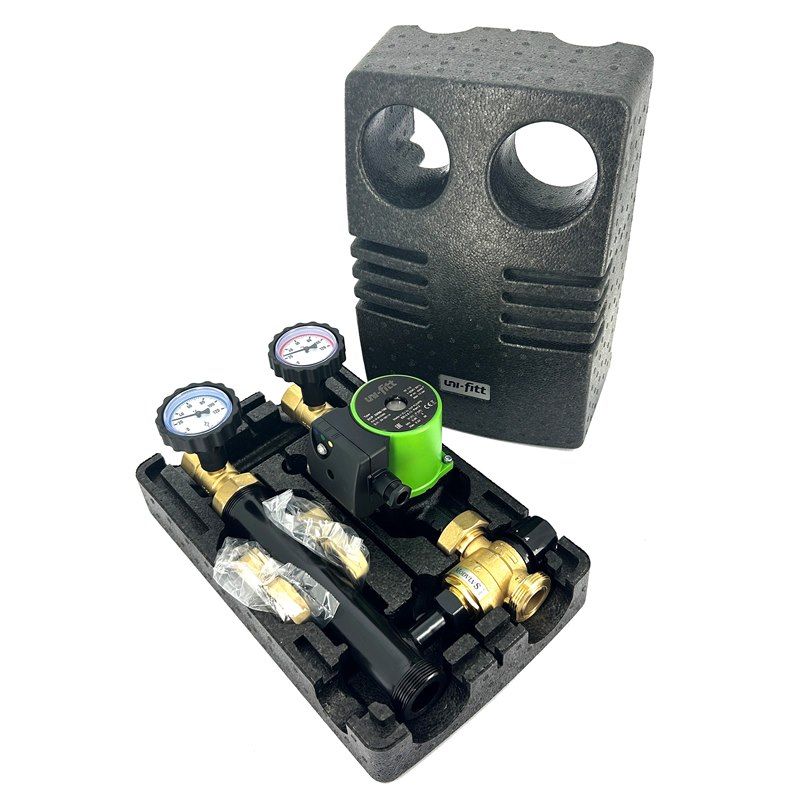

В комплект поставки насосной группы входят термостатический смесительный клапан, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), накидные гайки для подключения насоса 1" 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан и подключение к коллектору. Монтажная длина циркуляционного насоса – 180 мм, подключение – G 1" 1/2.
Подключение насосной группы к контуру системы отопления – G 1" внутренняя резьба, подключение к коллектору – G 1" внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм.
Купить насосно-смесительную группа Uni-Fitt DN25 с термосмесителем ECP 25/60 180 (модель 491) можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.
Категория:
- Страна
- Россия
- Производитель
- Uni-Fitt
- Серия
- 491 (смешивание)
- Модель
- 491E2500
- Категория
- группы быстрого монтажа
- Применение
- отопление, теплый пол, система нагрева воды
- Тип
- насосно-смесительная группа
- Функция
- подача теплоносителя от котла в контур со смешиванием
- Монтаж
- отдельный / на распределительном коллекторе
- Управление
- трехходовой термосмесительный клапан
Основные характеристики:
- Напряжение питания электропривода клапана
- ~230 ±10%/50 В/Гц
- Угол поворота привода
- 90 °
- Тип управления привода
- 3Р
- Время открытия
- 120 сек
- Максимальная температура первичного контура
- +110 оС
- Максимальное давление
- 10 бар
- Kvs прямой насосной группы
- 8
- Kvs термосмесительного клапана
- 3.3
- Диапазон регулирования термосмесительного клапана
- 20-45 оС
- Мощность трехходового смесителя
- до 36 Вт
- Подключение к контуру системы отопления
- G 1" внутренняя резьба
- Подключение к коллектору
- G 1" внутренняя резьба
- Межосевое расстояние между коллекторами
- 125 мм
- Материал корпуса
- латунь CW617N, CW614N
- Материал теплоизоляционного кожуха
- вспененный полипропилен EPP
- Шкала температур термометров
- 0-120 оС
- Монтажная длина насоса
- 180 мм
- Подключение насоса
- G 1"1/2
- Гарантия на насосную группу
- 36 месяцев
- Производитель
- Uni-Fitt
- Серия и модель
- ECP 25/60 180
- Вид
- циркуляционный энергоэффективный
- Максимальная высота подъёма H
- 6 м
- Максимальный расход Q
- 4 м³/ч
- Температура перекачиваемой среды
- -10 до +110 °С
- Макс. рабочее давление
- 10 бар
- Мин. рабочее давление при <70°С
- 0.05 бар
- Мин. рабочее давление при <90°С
- 0.28 бар
- Максимальная потребляемая мощность
- 36 Вт
- Напряжение питания
- ~230 В
- Частота переменного тока
- 50 Гц
- Монтажная длинна
- 180 мм
- Номинальная диаметр
- 25 мм
- Тип присоединения
- резьба
- Вес
- 2,6 кг
- Класс защиты
- IP44
- Класс изоляции
- F
- Насос
- да
- Термостатический смесительный клапан
- да
- Трехходовой смесительный клапан с подключаемым байпасом
- нет
- Трехходовой смесительный клапан с подключаемым байпасом и приводом
- нет
- Патрубок обратного трубопровода
- да
- Подключение к коллектору
- да
- Обратный клапан
- да, в шаровом кране обратной линии
- Блочная EPP изоляция
- да
- Шаровой кран обратной линии
- да
- Шаровой кран линии подачи
- да
- Термометры
- да, х2 – на подающей и обратной линиях
- Накидные гайки для подключения насоса
- да, G 1"1/2
Насос:
Комплектация:
Габариты:
Устройство:
Переустановка подачи и обратки:
Перестановка трехходового клапана:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
